Stock disponible en México
Laminado epóxico reforzado con tejido de fibra de vidrio, color negro, rígido y mecanizable, con propiedad ESD integrada en todo el espesor.
10⁶–10⁹ Ω
RANGO ESD DE REFERENCIA
1.5-25
MM ESPESORES
AMPLIO STOCK
Rígido
NO SE DOBLA
NO ES PLÁSTICO COMÚN
Negro
IDENTIFICACIÓN VISUAL EN PLANTA
HOJAS O PLACAS
FR4 ESD RÍGIDAS
PARA FIXTURES, CARRIERS PCB, Y PIEZAS MECANIZADAS CON CONTROL ESD
ESPECIALISTAS EN AISLAMIENTO ELÉCTRICO INDUSTRIAL
10⁶–10⁹ Ω
RANGO ESD DE REFERENCIA
9
ESPESORES 1.5–25 MM
AMPLIO STOCK
Rígido
NO SE DOBLA
NO ES PLÁSTICO COMÚN
Negro
IDENTIFICACIÓN VISUAL
EN PLANTA
ESPECIALISTAS EN AISLAMIENTO ELÉCTRICO INDUSTRIAL
Stock disponible en México
HOJAS o PLACAS
FR4 ESD RÍGIDAS
PARA FIXTURES, CARRIERS PCB, Y PIEZAS MECANIZADAS CON CONTROL ESD
Laminado epóxico reforzado con tejido de fibra de vidrio, color negro, rígido y mecanizable, con propiedad ESD integrada en todo el espesor.
DIFERENCIADOR TÉCNICO
PROPIEDAD ESD
EN TODO EL ESPESOR
CONFIRMADO POR EL FABRICANTE
NO DEPENDE DE UN RECUBRIMIENTO SUPERFICIAL
El tratamiento ESD de este material está distribuido en todo el espesor del laminado, no únicamente aplicado sobre la superficie. Esto significa que cualquier cara resultante de un corte o proceso de maquinado conserva el comportamiento antiestático sin necesidad de tratamiento adicional.
"Our ESD additive or treatment is throughout the sheet, it is not on the surface, so it can be uniformly dispersed in the sheet, even after cutting or wear, newly exposed internal surfaces still possess anti-static performance."
— Fabricante del material suministrado
✂️
DESPUÉS DEL CORTE
Las caras resultantes del corte conservan el rango ESD del material. No se genera una zona sin protección antiestática por el proceso de corte.
⚙️
DESPUÉS DEL MAQUINADO
Fresado, taladrado o torneado no elimina la propiedad ESD en las superficies nuevas expuestas, de acuerdo con el fabricante.
🔍
A DIFERENCIA DE RECUBRIMIENTOS
Los materiales ESD con tratamiento únicamente superficial pueden perder su propiedad antiestática al ser cortados o desgastados. Este no.
IDENTIFICACIÓN DEL PRODUCTO
Un material esd rígido para manufactura electrónica
La hoja o placa FR4 ESD —denominación comercial DIR— es un laminado rígido y mecanizable de tejido de fibra de vidrio y resina epóxica.
De acuerdo con el fabricante, su tratamiento ESD se encuentra distribuido en todo el espesor y no únicamente sobre la superficie.
Después del corte o desgaste, las nuevas superficies internas expuestas conservan comportamiento antiestático, de acuerdo con el fabricante.
✔ Valor superficia ESD reportado: 10⁶–10⁹ Ω, según fabricante
✔ Formato de referencia: Hojas o placas rígidas de 1020 × 1220 mm: 9 espesores disponibles: 1.5, 3, 5, 6, 10, 13, 16, 20 y 25 mm. Confirmar existencia al momento de cotizar.
✔ Laminado Rígido: No dobla, no se flexiona, no se enrolla. Comportamiento estructural comparable a los laminados de fibra de vidrio industriales.
✔ Excelente maquinabilidad: CNC, fresado o corte de precisión
✔ Desempeño estructural: material rígido apto para corte, fresado y maquinado de precisión.
✔ Ideal para fabricar: Bases, separadores, anillos, soportes, jigs, fixtures, carriers para PCB y componentes aislantes ESD personalizados.
¿CUÁNDO ELEGIR ESTA PLACA ESD RÍGIDA ?
Cuando necesitas fabricar fixtures, carriers, bases, soportes o piezas mecanizadas rígidas para aplicaciones donde se requiere control electrostático en toda la suprficie,
Hoja / placa FR4 ESD. Corte transversal con detalle de estructura interna laminada.
PROPIEDADES TÉCNICAS PRINCIPALES
PROPIEDADES TÉCNICAS
HOJA RÍGIDA ESD
Valores estándar reportados por el fabricante para el material ESD suministrado. Las condiciones de ensayo dependen de cada propiedad y se detallan en las notas al pie.
MECÁNICAS
Tracción
≥ 240 MPa
Flexión*
≥ 340 MPa
Impacto Charpy con entalla**
≥ 33 kJ/m²
Densidad
1.90–2.10 g/cm³
ELÉCTRICAS
Rigidez dieléctrica***
≥ 14.2 kV/mm
Tensión de ruptura****
≥ 35 kV
*
*
*
*
OTRAS
Resistividad superficial†
10⁶–10⁹ Ω
Absorción de agua†††
≤ 22 mg
Clase térmica§
120–130 °C
.
.
* Perpendicular a la laminación.
** Paralela a la laminación, muestra con entalla (notched).
*** Perpendicular a la laminación. Muestra de 1 mm de espesor, inmersa en aceite a 90 ± 2 °C.
**** Paralela a la laminación, inmersa en aceite a 90 ± 2 °C.
† Denominación y unidad utilizadas por el fabricante. Método de ensayo no especificado en el documento de referencia.
††† Muestra de 3 mm de espesor.
§ Clase térmica reportada por el fabricante. No equivale por sí sola a temperatura máxima de servicio ni a aptitud para reflow. Consultar compatibilidad con el fabricante para aplicaciones con exposición térmica.
Los valores son orientativos y corresponden a resultados de ensayo promedio reportados por el fabricante del material ESD suministrado. No representan una garantía de desempeño para cada pieza o lote.
APLICACIONES POTENCIALES
PARA QUÉ SE USA
Fixtures, jigs y soportes para ensamble y pruebas. Aplicaciones potenciales, según los requisitos del proceso.
01

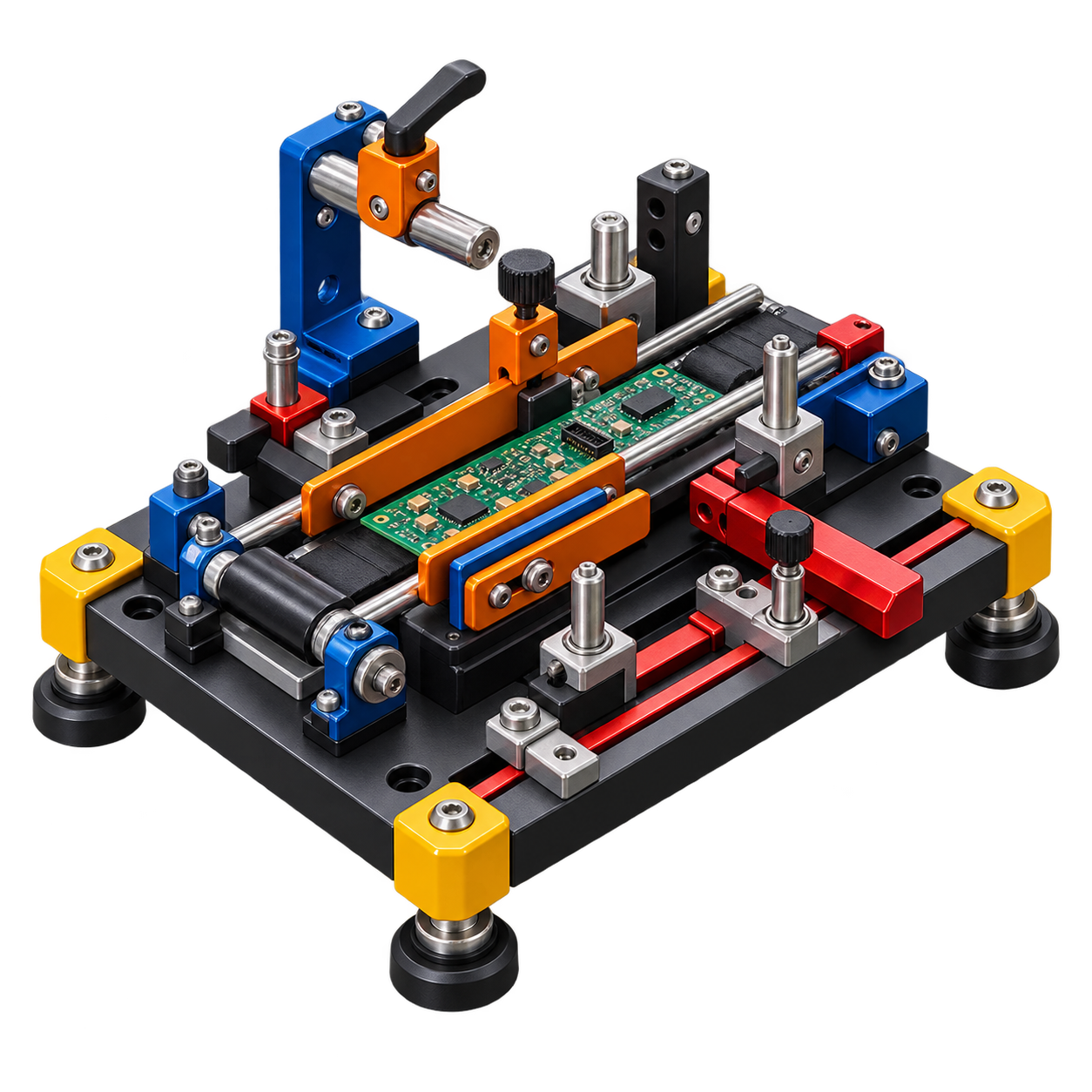

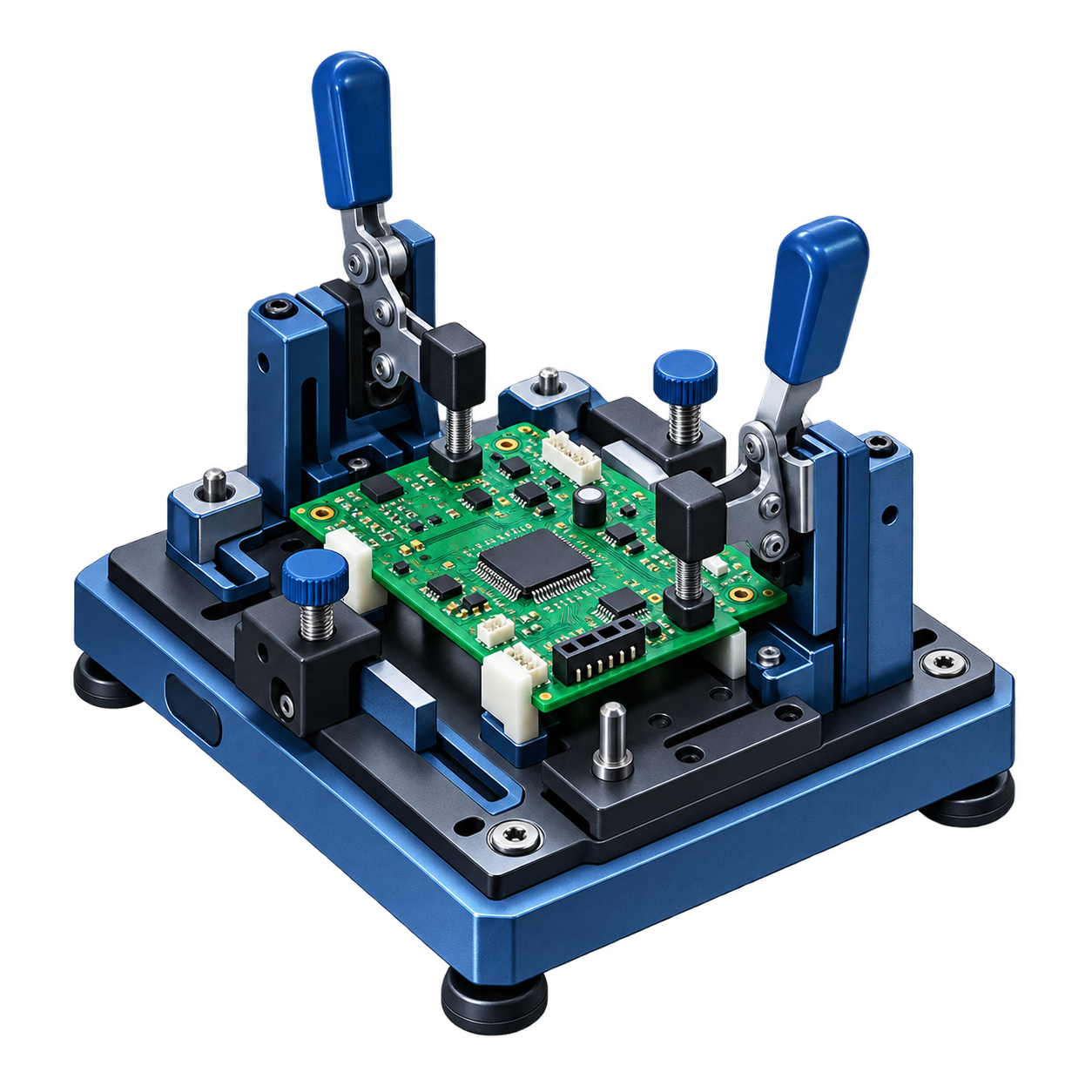

FIXTURES DE ENSAMBLE ELECTRÓNICO
Dispositivos de sujeción y posicionamiento para el ensamble de tarjetas PCB y componentes electrónicos en líneas de producción con control ESD.
02

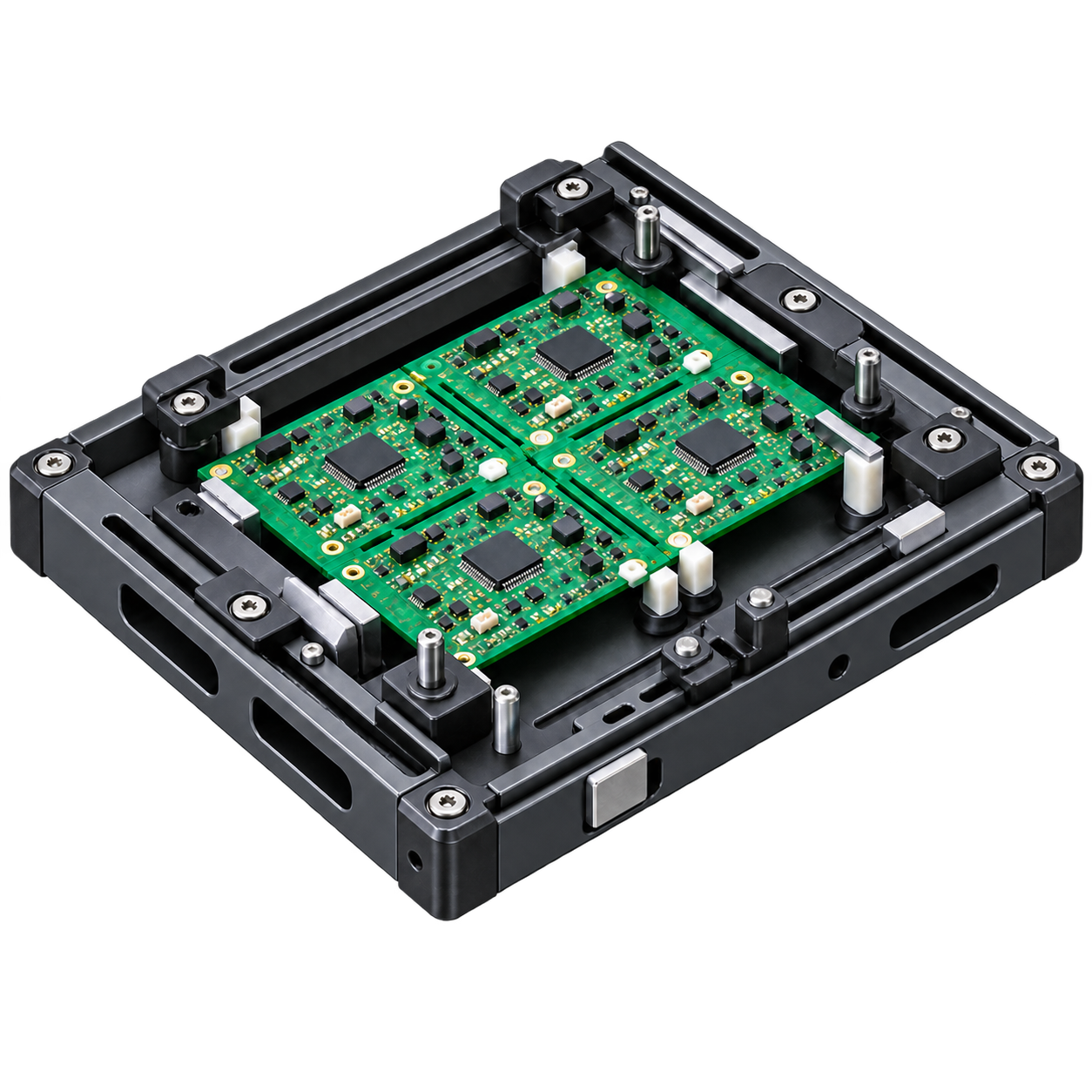

PALLETS Y PORTADORES PARA ENSAMBLE
Pallets y portadores mecanizados para manejo y posicionamiento de tarjetas en líneas de ensamble electrónico. Las aplicaciones con exposición térmica requieren validación técnica.
03

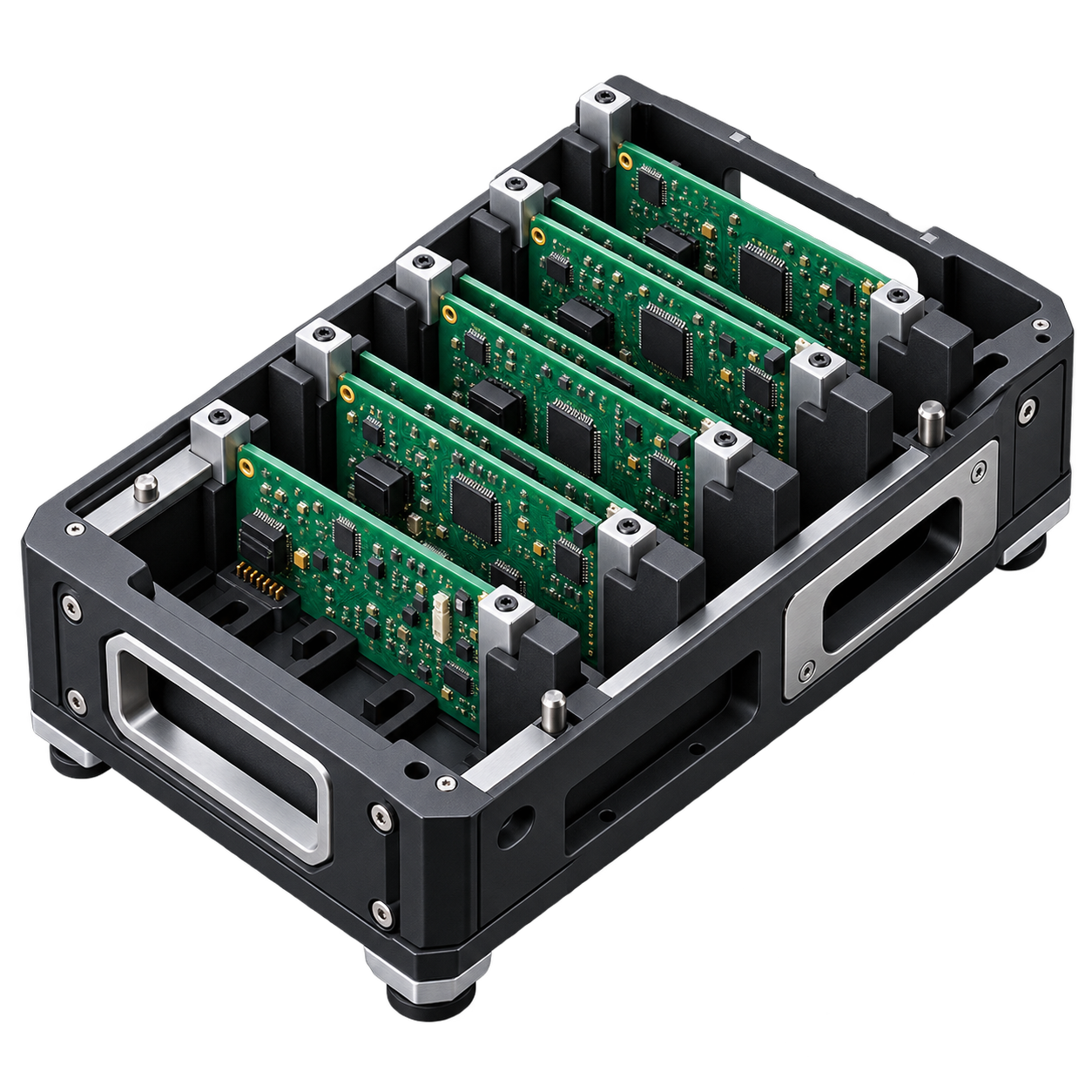

CARRIERS PARA TARJETAS PCB
Portadores y charolas mecanizadas para el manejo, transporte y almacenamiento de tarjetas de circuito impreso en ambientes controlados.
04

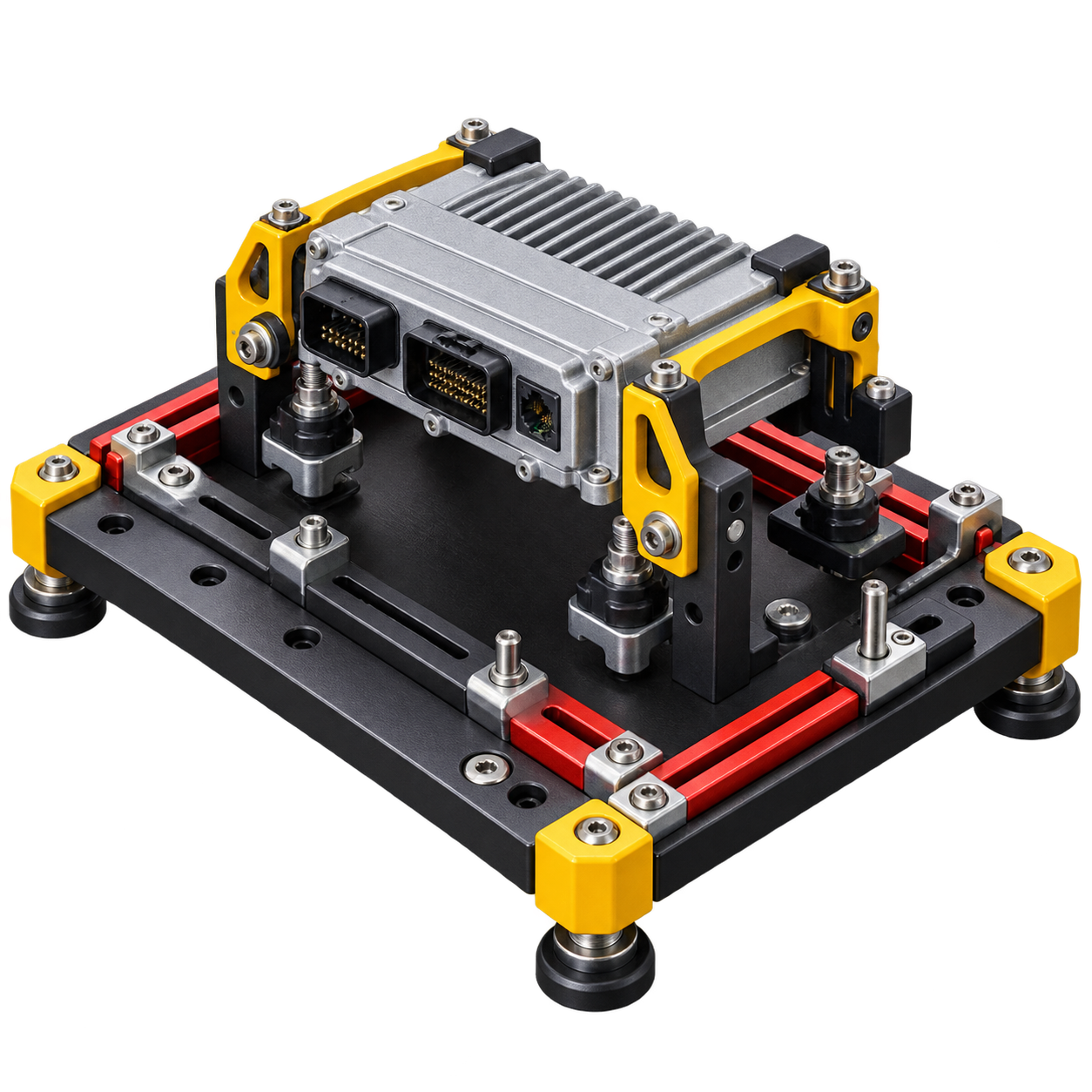

BASES Y SOPORTES PARA EQUIPOS
Bases estructurales, bandejas y soportes de montaje para aplicaciones que requieren control electrostático entre el equipo y la estructura metálica.
05

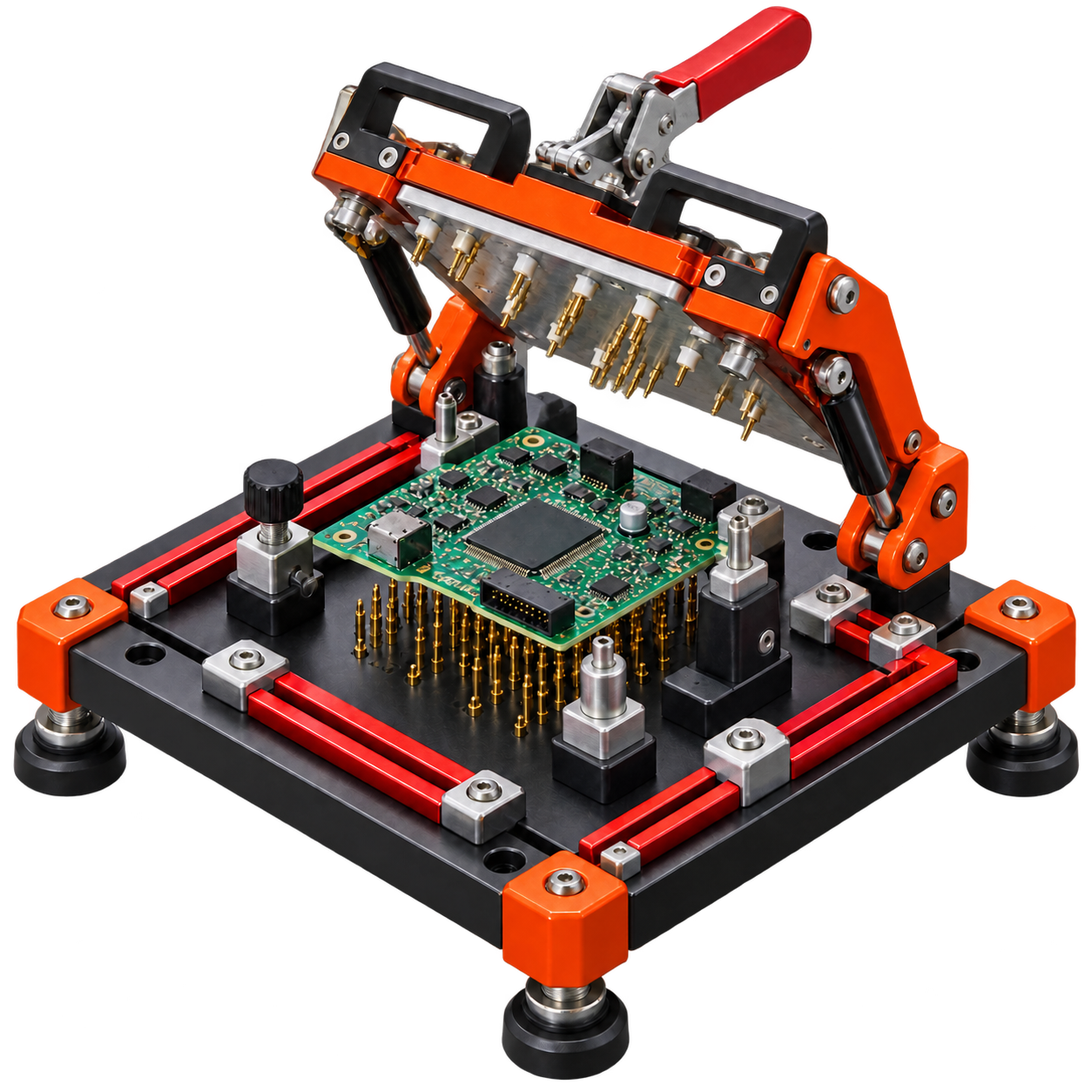

PLANTILLAS Y DISPOSITIVOS DE PRUEBA
Plantillas de prueba, bed-of-nails, ICT fixtures y dispositivos de testeo para aplicaciones donde se requiere un material rígido mecanizable con comportamiento ESD.
06
COMPONENTES PARA LÍNEAS DE PRODUCCIÓN
Separadores, guías, topes y componentes funcionales mecanizados para integración en líneas de producción de electrónica con control electrostático.
La hoja o placa FR4 ESD —denominación comercial DIR— es un laminado rígido y mecanizable de tejido de fibra de vidrio y resina epóxica.
De acuerdo con el fabricante, su tratamiento ESD se encuentra distribuido en todo el espesor y no únicamente sobre la superficie.
Después del corte o desgaste, las nuevas superficies internas expuestas conservan comportamiento antiestático, de acuerdo con el fabricante.
✔ Rango ESD superficial de referencia: 10⁶–10⁹ Ω, según fabricante
✔ Formato de referencia: Hojas o placas rígidas de 1020 × 1220 mm: 9 espesores disponibles: 1.5, 3, 5, 6, 10, 13, 16, 20 y 25 mm. Confirmar existencia al momento de cotizar. Confirmar existencia al momento de cotizar.
✔ Laminado Rígido: No dobla, no se flexiona, no se enrolla. Comportamiento estructural comparable a los laminados de fibra de vidrio industriales.
✔ Excelente maquinabilidad: CNC, fresado o corte de precisión
IDENTIFICACIÓN DEL PRODUCTO
Un material ESD rígido para manufactura electrónica
¿CUÁNDO ELEGIR ESTA PLACA ESD RÍGIDA
Cuando necesitas fabricar fixtures, carriers, bases, soportes o piezas mecanizadas rígidas para aplicaciones donde se requiere control electrostático
DESCARGA LA FICHA FR4 ESD
Propiedades de referencia del material ESD suministrado, presentaciones disponibles y datos del fabricante.Contacta a nuestro equipo, resolvemos tus dudas.
ACLARACIÓN IMPORTANTE
¿Estás buscando esto?
No es lo mismo.
Antes de cotizar, verifica que el material que necesitas sea este. Si buscas alguno de los siguientes productos,
este laminado no es la solución para tu aplicación.
❌ NO ES TAPETE ESD NI ES PISO ESD.
A diferencia de los tapetes y pisos ESD, diseñados para proteger superficies y áreas de trabajo, nuestro laminado FR4 ESD es una placa rígida y mecanizable para fabricar piezas, soportes y componentes dentro de equipos y líneas de producción.
❌ NO ES PELÍCULA O LÁMINA FLEXIBLE
No dobla, no se enrolla ni se corta con tijeras. Es un laminado rígido estructural que requiere herramientas de corte o maquinado para trabajarse.
❌ NO ES BOLSA ANTIESTÁTICA
Las bolsas ESD protegen componentes durante almacenamiento y transporte. Este material es para fabricar piezas rígidas dentro de líneas de producción o equipos.
ANTES DE COTIZAR
Lo que más nos preguntan
justo en este punto
Las dudas más frecuentes de ingeniería y compras resueltas antes de que tengas que preguntar.
✅
Propiedad ESD integrada en toda la masa
No es un recubrimiento superficial. El agente ESD está distribuido en todo el espesor según el fabricante.
✅
FR4 ESD
Si tu especificación dice FR4 ESD, estás en el lugar correcto.
✅
Existencia confirmada antes de despachar
Tenemos 9 espesores en stock en México. La disponibilidad exacta y plazos se confirman en la cotización.
✅
Si no es el material correcto, te lo decimos
Antes de que compres, puedes preguntarnos y revisamos tu aplicación. Si hay una mejor opción para tu proceso, te la indicamos.
DUDAS FRECUENTES
COTIZACIÓN
SOLICITA LA HOJA/PLACA ESD
PARA TU APLICACIÓN.
Lunes a Viernes de 9-17 hrs.
¿TIENES UN REQUERIMIENTO ESPECÍFICO?
Indica el espesor, la cantidad y la aplicación que necesitas. Nuestro equipo confirmará disponibilidad y preparará tu cotización en días hábiles. Las solicitudes recibidas fuera del horario regular —lunes a viernes, de 9:00 a 17:00 h—, en fines de semana o días festivos se revisarán el siguiente día hábil. La fecha de entrega se confirmará después de validar inventario y logística.
✔ Sin mínimo de cantidad para cotizar
✔ Entregas nacionales a toda la República
